商品名稱:R7FA8D1AHECBD
品牌:Renesas
年份:23+

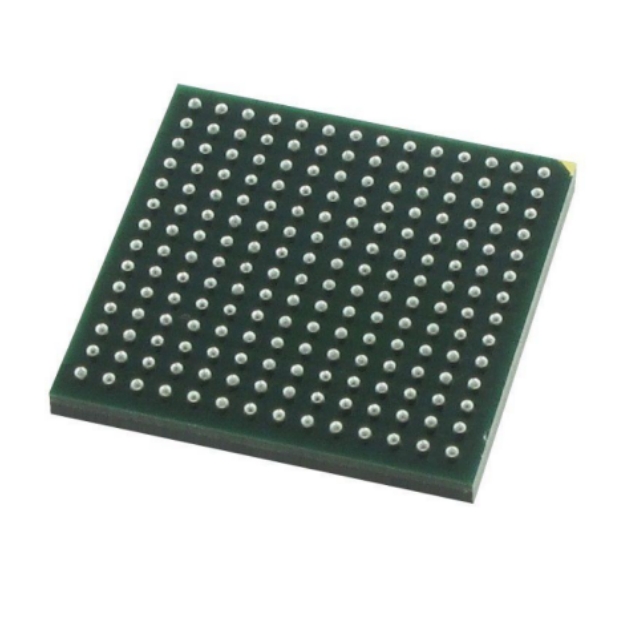

封裝:BGA-224
貨期:全新原裝
庫存數量:1000 件
聯系人:
聯系郵箱:
聯系電話:
R7FA8D1AHECBD MCU是基于Arm? Cortex?-M85內核的高性能圖形MCU,用于計算密集型AI/ML任務。這些MCU具有480MHz工作頻率、高達2MB代碼閃存和1MB SRAM。此外,這些MCU還具有16位CEU相機接口外設和高級HMI/圖形支持,支持具有MIPI-DSI和RGB接口的TFT-LCD,因此非常適合用于HMI應用。典型應用包括工業HMI、安全訪問面板、物聯網網關/集線器、家居自動化產品、安防攝像頭、語音AI、視覺AI和恒溫器。
特性
● 480MHz Arm? Cortex?-M85內核,采用Helium技術(針對AI/ML的M-profile矢量擴展)
● 包含高達2MB閃存和1MB SRAM的緊耦合存儲器 (TCM)。
● 384KB用戶SRAM和128KB緊耦合存儲器 (TCM) 受到ECC保護;其余奇偶校驗
● 32KB I/D緩存(ECC保護)和12KB數據閃存
● 帶MIPI-DSI和RGB顯示接口的圖形LCD控制器、2D GPU和16位CEU攝像頭I/F、32位SDRAM接口
● 通過TrustZone?、RSIP加密引擎、不可改變存儲和防篡改保護實現高級安全性
● 可擴展的100引腳至224引腳封裝
● 八通道SPI接口,帶即時解密、帶DMA、CAN-FD和USB HS/FS(主機和設備)連接選項的以太網MAC
● 12位ADC、12位DAC、高速模擬比較器以及3個采樣和保持電路
● 串行通信接口(UART、簡單SPI、簡單 I2C)、串行外設接口 (SPI)、I2C、I3C和SDHI接口
應用
● 工業HMI
● 安全訪問面板
● 物聯網網關/集線器
● 家居自動化產品
● 恒溫器
● 帶顯示屏的小型電器
● 智能家電
● 安保攝像頭
● 語音AI
● 視覺AI
