最新資訊描述TPS92401RRVR LED點控制器是一系列4通道5A LED器件，集成了PWM分流FET、SPI接口和自適應配置。這些LED驅動器繼承了4個串聯的分流FET，每個FET為單個LED提供PWM調光功能。TPS92401RRVR點陣控制器包含一個用于系統時鐘的內部振蕩器，可支持高達16位的集成PWM 發生器，其…
描述

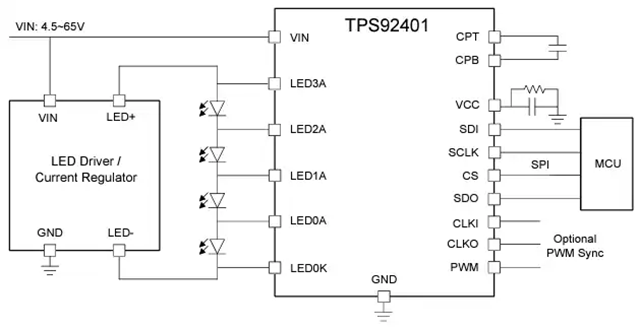

TPS92401RRVR LED點控制器是一系列4通道5A LED器件，集成了PWM分流FET、SPI接口和自適應配置。這些LED驅動器繼承了4個串聯的分流FET，每個FET為單個LED提供PWM調光功能。TPS92401RRVR點陣控制器包含一個用于系統時鐘的內部振蕩器，可支持高達16位的集成PWM 發生器，其可編程PWM頻率高達60kHz。這些LED點陣控制器可對恒流穩壓器進行PWM調光控制，實現多通道節電，從而提高低亮度條件下的調光效率。TPS92401RRVR器件是 舞臺和攝影照明、手術照明、機器視覺和IP攝像機LED陣列、冷/暖WLED照明、3D打印和工業運輸應用的理想選擇。
寬輸入電壓范圍：4.5 V至65 V
LED共陽極或陰極連接
4個集成的PWM分流FET：
5A場效應晶體管最大持續電流
用于PWM發生器的內部32MHz振蕩器
可編程16位 >20kHz PWM調光
SPI接口和自適應配置
用于數據傳輸?shù)腟PI時鐘最高可達5MHz
星形和菊花鏈連接
支持最多4個設備堆疊，實現多達16顆LED的串聯控制
增強的EMI性能：
可編程PWM壓擺率
可編程PWM邊沿移動
帶擴頻的內部電荷泵
全面保護特性：
LED開路檢測和保護
LED短路檢測
并聯FET開路檢測
可編程LED開路電壓
熱警告
可選省電模式
用于控制LED驅動器的PWM輸出
低功耗待機模式
VQFN-36 封裝
TPS92401RRVR應用場景
舞臺和攝影照明
手術照明
機器視覺和IP攝像機LED陣列
冷/暖WLED照明
3D打印
工業運輸
基本參數
產品：TPS92401RRVR
類型：DC DC 控制器
拓?fù)洌?
內部開關：無
輸出數：4
電壓 - 供電（最低）：4.5V
電壓 - 供電（最高）：65V
電壓 - 輸出：0V ~ 63V
電流 - 輸出/通道：5A
頻率：32MHz
調光：PWM，SPI
應用：通用
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
器件封裝：36-VQFN（5x6）
