NTM88K135ST1是（NXP）推出的胎壓監測系統（TPMS）專用壓力傳感器，主要應用于汽車輪胎壓力監測場景。以下是其核心特性：

尺寸小，采用4mmx4mm封裝

180nA tvp時功耗低（3.0V待機電流時，溫度為25°C）。

存儲器高達16KB

成熟的雙軸加速度傳感器架構；XZ軸提供運動檢測和輪胎定位功能。

提供900kPa、1100kPa和1500kPa

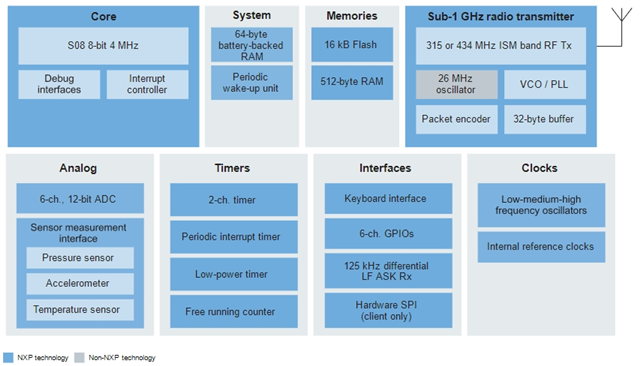

NTM88K135ST1框圖

描述

NTM88K135ST1高集成度胎壓監測傳感器 (TPMS) 是小型 (4mm x 4mm x 1.98mm)、完全集成的傳感器，具有低發射功耗、大內存以及單軸或雙軸加速度計架構。 NTM88 TPMS解決方案集成了8位微控制器 (MCU)、壓力傳感器、4個量程的加速度計、可編程射頻發射器和靈活的LF接收器。該款NTM88K135ST1傳感器支持7個GPIO、1個客戶端SPI和1個雙通道定時器/脈寬模塊 (PWM)。

NTM88K135ST1主要具備以下技術特性：

壓力范圍

90kPa至930kPa (NTM88H)

90kPa至1110kPa (NTM88J)

90kPa至1518kPa (NTM88K)

多個加速度計量程

換能器測量接口，帶低功耗AFE

10位補償壓力傳感元件

10位補償加速度計

8位補償內部器件溫度測量

8位補償內部器件電壓測量

兩個I/O引腳可用于外部信號

8位S08緊湊型指令集控制器

64字節低功耗“常開“NVM參數寄存器

512字節SRAM

16kB閃存（512字節用于NXP系數）

可通過免版稅許可證提供NXP固件庫系列

可編程射頻發射器

具有典型值為315MHz或434MHz的射頻載波

FSK為~3kHz增量或OOK調制

具有9.6kbp/s、19.2kbp/s和38.4kbp/s波特率示例特性

靈活的125kHz低頻接收器

ASK或OOK解調功能

曼徹斯特自動解碼

雙通道定時器/脈寬模塊

客戶端SPI，支持主機訪問內部外設、寄存器和存儲器

7個GPIO，帶可編程多路復用，支持軟件開發、外部模擬電壓輸入、定時器、SPI和喚醒

符合AEC-Q100 H版標準

電池壽命長

內部溫度傳感器

內部電壓傳感器

6通道、8位、10位或12位模數轉換器 (ADC)，帶2個外部I/O輸入

內部 315MHz/434MHz 射頻發射器

外部晶體振蕩器

基于PLL的輸出，帶小數N分頻器

OOK和FSK調制功能

可編程數據速率生成器

曼徹斯特、雙相或NRZ數據編碼

256位射頻數據緩沖器可變長度中斷

直接訪問來自MCU的射頻發射器，獲得獨特格式

低功耗

獨立信號引腳上的差分輸入LF檢測器/解碼器

實時中斷由LFO驅動，間隔為2ms、4ms、8ms、16ms、32ms、64ms或128ms

自由運行計數器、低功耗、喚醒定時器以及由LFO驅動的定期復位

看門狗超時，具有可選時間和時鐘源

雙通道通用定時器/PWM模塊 (TPM1)

內部振蕩器

MCU總線時鐘：0.5MHz、1MHz、2MHz和4MHz（1MHz、2MHz、4MHz和8MHz HFO）

具有1ms周期的低頻、低功耗實時時鐘 (LFO)

中頻，控制器時鐘 (MFO) 為8μs

低壓檢測

QFN 4mm x 4mm x 1.98mm封裝

NTM88K135ST1應用場景

重型卡車用胎壓監測傳感器 (TPMS)

半卡車和拖車

水泥攪拌車

運油卡車等

超低功耗無線感應
